（1）对三圆弧S形波中直边波和斜边波的力学性能进行了分析比较，斜边波片的耐压性能优于直边波片，在弯矩和弯曲应力影响方面，斜边波片的力学性能远优于直边波片。

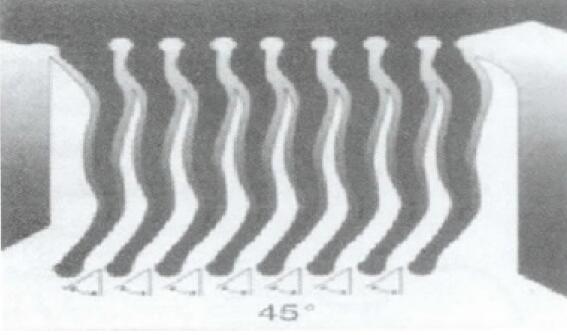

45°斜边波片剖面示图

、
（2）3种斜边波片中以45°斜边波片性能最佳，根据理论分析和仿真分析结果，在波形设计中应保持内圆处直线段与轴线呈45°。

（3）波片结构设计参数的分析表明，增大波深可以增强波纹管耐压能力，但增大了波纹管的波片弹率，在波纹管设计中应严格控制波深的大小。增大圆弧半径可以增强波纹管的耐压能力，但增加了波纹管发生失稳的可能性，为得到较好的应力分布，避免发生失稳，波纹管圆弧半径最佳取值范围为其波宽的20％～25％。

（4）对波片结构参数对波纹管力学性能影响敏感度进行了分析，第一段圆弧半径R1和波深V对波纹管力学性能影响最大，在波纹管设计中应严格控制。
